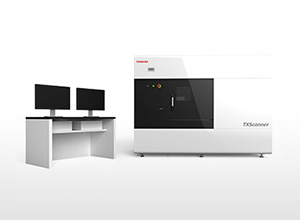

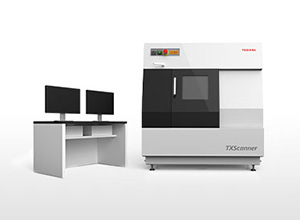

高分辨率微焦CT掃描儀
TXS-33000FD/32300FD
管電壓：300KV/230KV 焦點：4μm
● 用途
鋁壓鑄件?電池?小型電子元件?封裝電路板?模具?樹脂?纖維 其他
從高能量到低能量的全X射線領域的對比度均很高，能得到動態范圍廣的透視圖像和CT圖像，通用性優越的X射線CT掃描儀。從品質管理到精密解析各種應用均可。
● 特長
◆ 高通用性的CT掃描儀 230kV規格／300kV規格
采用微焦X射線發生裝置和新型X射線檢測器，從低能量到高能量領域均能對應檢查?解析的高通用性CT掃描儀。
搭載最大管電壓為230kV／300kV的X射線發生器和優越的檢測器，實現提升了透過能力的300kV 型號和低能量下的高畫質的230kV型號的CT掃描儀。
◆ 高畫質的CT圖像
給各種Ｘ射線發生器匹配合適的檢測器，230kV型號可比軟Ｘ射線采集更多信息，可實現高對比度下的高畫質化， 300kV型號可在高能量領域提升透過能力，難以透過的大型零件和重金屬零件也可實現高分辨率化的高畫質。而且，通過HDR圖像處理實現高對比度化和圖像重構的高速化，短時間內可得到高畫質的CT圖像。此外，CT攝影時重要的自動定中心、全自動校正可提升操作性，還有通過狹縫準直器減少散亂射線的功能也能實現畫質提升。
◆ 用戶界面實現全新 直觀的操作
準備了可簡單進行CT攝影的『智能模式』。
STEP1 指定攝影范圍…外觀／透視畫面／CT攝影畫面
STEP2 用自動按鈕可自動取得材質和搜索條件
STEP3 畫質?攝影時間可任意選擇
用自動校正功能可實現自動進行掃描位置校正、錯誤數據收集、偏移掃描數據收集等并攝影。此外，通過自動掃描位置指定功能，可移動樣品臺到匹配的放大率的位置。繼承了以前的『專家模式』，可進行符合目的的CT掃描攝影。
 |
 |

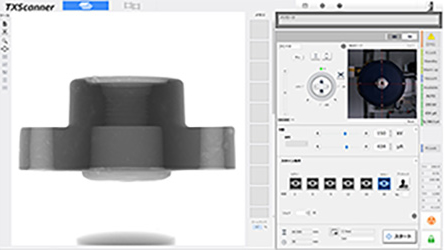

| 攝影領域指定畫面 |

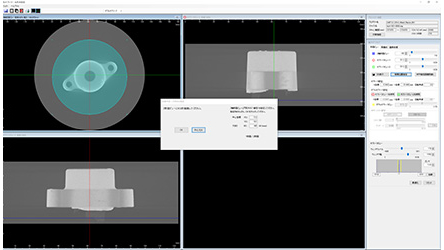

操作畫面 |
智能模式畫面
◆ 保養維護性和安全性的提升
采用高壓發生器一體構造，沒有高壓電線，無需繁瑣的涂脂作業。
解決了因管球內產生的放電造成的電線破損的問題，而且裝置外沒有高壓發生器，非常安全。
X射線發生器的燈絲更換采用「插入陰極方式」，作業容易（無需燈絲的軸調整作業）。
樣品移門采用電磁鎖和X射線內置鎖的兩重安全構造。而且，還裝備了關樣品門時的防夾功能。
● 圖像例
 |
 |
| 壓鑄件（孔隙） |
|
 |
 |
| 鑄鐵（球狀石墨） | |
● 事例
◆ 壓鑄件零件解析
?孔隙度的解析
自動檢出的壓鑄件零件的孔隙，以數百μm為單位按顏色分別顯示體積差別，能通過孔隙的分布狀態進行3維顯示確認。
?設計值比較
攝影數據和3維CAD數據重疊擬合，實物和設計值的差可用顏色區分顯示。
孔隙度的解析
設計值比較
